SEM-N系列聚酰亞胺固化烤箱是一種清潔工藝烘箱，專為聚酰亞胺硬烘烤和固化應用而設計。
許多半導體制造環境的前端機器適用于聚酰亞胺固化。
這種昂貴的工藝導致設備在清潔度，惰性氣氛能力，循環時間或數據采集方面通常不適合聚酰亞胺固化。
SEM-N系列烤箱優化了半導體的聚酰亞胺固化工藝
晶圓器件。它可以縮短周期時間，并為產品負載中的所有晶圓提供一致，可重復的固化過程。我們?yōu)镾EM-N系列烤箱設計了一個壓力釋放系統，該系統包括一個可拆卸的“冷阱”，一個易于清潔的冷凝水收集器，有助于防止聚酰胺在爐內排氣中積聚。
型號 規格參數 | SEM-90 (A~B) | SEM- 180 (A~B) | SEM- 409 (A~B) | SEM-1260 (A~B) | |||||||
內箱尺寸(W*D*H)mm | 350*580*400 | 600*600*500 | 640*640*1000 | 990*1100*1250 | |||||||
工作腔數量 | 1 單腔 | 2 雙腔 | 4 四腔 | 1 單腔 | 2 雙腔 | 4 四腔 | 1 單腔 | ||||
外型尺寸(W*D*H)mm | 以實物為準(溫度不同外箱尺寸不同) | ||||||||||
工作溫度范圍 | A1: 室溫～250℃ A2: 室溫～350℃ B1: 室溫～450℃ | ||||||||||
氧含量 | 20%-20ppm可調節 | ||||||||||
機器性 能 | 控制精度 | 0.1℃ | |||||||||
分布均勻度 | ±2.0℃% | ||||||||||
升溫 時間 | ℃ | 250 | 350 | ||||||||
min | 40 | 70 | |||||||||
材質 | 外部材質 | SS41 鋼板粉體烤漆處理 | |||||||||
內部材質 | SUS304 不銹鋼數控折彎成型 | ||||||||||
隔熱材質 | 陶瓷纖維棉 | ||||||||||
密封材料 | 采用耐高溫硅橡膠 | ||||||||||
循環系統 | 多翼式循環風扇 | ||||||||||
氮?dú)庋b置 | 流量計大小可調(L/min) | ||||||||||
加熱器 | 不銹鋼無塵加熱器 | ||||||||||
計時器 | 0.1S～9999H | ||||||||||
溫控器 | 普通標準型/觸摸屏 PLC 程序控制型 | ||||||||||
其它配件 | 隔層置物架（不銹鋼沖孔盤 2 片） | ||||||||||
安全裝置 | 電路系統負載保護，風機過載保護，溫到計時時到斷加熱，故障警示燈 | ||||||||||

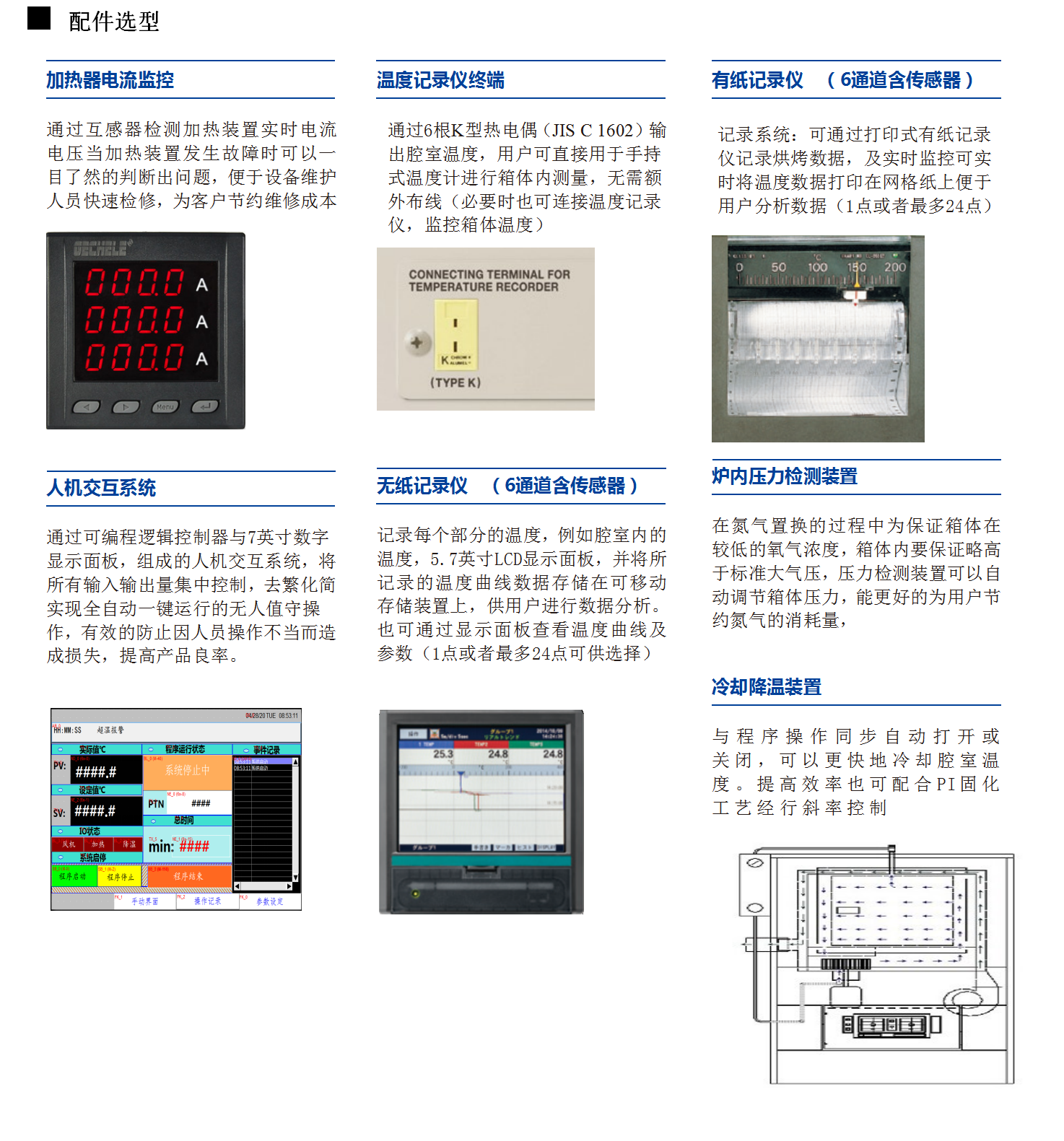

選配件 | ①多點測溫查看及記錄功能；②氧含量分析儀；⑥MES/SECS功能；⑦ 高效過濾器；⑧快速降溫系統 | ||||||||||
電源（V） | 220 | AC 3 相 5 線 380V 50HZ | |||||||||
注：1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得 2、可依客戶要求之尺寸制作，滿足客戶的要求。本技術信息，如有變動恕不另行通知 | |||||||||||
標準功能：
u 再循環空氣100％通過99.99％HEPA過濾器過濾，用于ISO 5級（100級）或高的操作
u 集成的PC 接口，具有實時圖形顯示功能
u 氧氣監控系統
u 16千瓦加熱器容量
u 自動水控制，帶不銹鋼水冷盤管
u 溫度最高可達（450°C）
u 快速循環時間，最高每分鐘5°C
u 溫度均勻性為±2％
u 每層隔板承重23千克
